刀具技術是實現高速切削加工的關鍵技術之一，刀具的耐用度、幾何角度及其整體結構是高速切削刀具研究的重要方向。高速切削刀具材料要求在高溫下既要有較高的硬度和耐磨性，又要有較高的強度和韌性[1-2]。因此，高速切削中切屑的形成過程、刀具的磨損機理及其溫度分布，以及刀具的結構特性將是高速切削刀具研究中的重點。



目前，高速切削刀具研究中理論研究和試驗方法并重，理論研究主要集中在理論建模與計算以及有限元模擬2方面，而有限元模擬方法比較直觀，更接近真實的切削過程，研究周期也較短，成本較低，因此近年來得到了快速的發展。



刀具研究中常用有限元軟件



應用有限元方法對切削過程進行仿真研究具有周期短、成本低等優點，因此在刀具磨損、刀具溫度分布和切屑形成等問題的研究中得到了越來越廣泛的應用。目前，常用的有限元軟件有ABAQUS、DEFORM、MARC、ANSYS和ADVANTEDGE等。





1 ABAQUS



ABAQUS 能解決大量結構（應力/位移）問題，還可以模擬其他工程領域的許多問題，例如熱傳導、質量擴散、熱電耦合分析、聲學分析、巖土力學分析等。ABAQUS有ABAQUS/Standard 和 ABAQUS/Explicit兩個主求解器模塊[3]，對某些特殊問題還提供了專用模塊來加以解決，建立模型時可以參數化，非線性分析[4]非常完善，但ABAQUS是基于裝配思想建立有限元模型的，對于建立復雜的模型來說顯得很繁瑣。同時ABAQUS沒有流體模塊，所以不能做流體計算。



目前，在高速切削刀具研究中，ABAQUS能夠很好地模擬帶狀切屑和鋸齒狀切屑的形成過程，還可以改變刀具角度來模擬不同切削參數對切屑變形的影響。



2 Deform



Deform是金屬成形分析軟件，屬于專用有限元軟件。Deform系列軟件包括Deform-2D、Deform-3D、Deform-PC、Deform-PC Pro和Deform-HT（熱處理）。Deform系列所有產品在金屬成形分析中都可以對冷、溫、熱鍛的成形、熱傳導耦合及正火、退火、淬火、回火、滲碳等工藝過程進行模擬研究。



目前經常使用的Deform-2D有限元分析軟件盡管能比較方便地模擬切削過程，但由于這種軟件處理非線性問題的能力不強，造成模擬與實驗結果有較大差異[5]。



目前，在高速切削刀具研究中，Deform主要用來模擬鋸齒狀切屑和螺旋狀切屑的形成過程、刀具溫度場的分布以及不同的切削介質下刀具的磨損形式和刀具的壽命。



3 MARC



MSC.Marc是功能齊全的高級非線性有限元軟件的求解器，可以處理分析各種線性和非線性結構[6]，如線性/非線性靜力分析、模態分析和破壞分析等。對非結構的場問題如包含對流、輻射、相變潛熱等復雜邊界條件的非線性傳熱問題的溫度場，以及流場、電場、磁場也提供了相應的分析求解能力。



為了滿足高級用戶的特殊需要和進行二次開發，MSC.Marc提供了方便的開放式用戶環境[7]。Marc對于復雜的圖形建模比較困難，另外，Marc的版本也有較大變化，并對與之連接的FORTRAN 版本也有要求，對于初學者來說有諸多弊端。目前，在高速切削刀具研究中，Marc 主要用來研究刀具溫度場的分布。



4 ANSYS



ANSYS 軟件是融結構、流體、電場、磁場、聲場分析于一體的大型通用有限元分析軟件[8]，其軟件包是一個多用途的有限元法計算機設計程序，可以用來求解結構、流體、電力、電磁場及碰撞等問題。



ANSYS各版本比較穩定，在結構分析、建模和編程方面很完善，在解決常規的線性及耦合問題時，具有較好的性價比，但對于非線性分析方面還存在缺陷。



目前，在高速切削刀具研究中，ANSYS主要用于刀具的模態、瞬時動態及刀具系統靜力學分析，也用于模擬研究刀具的磨損機理。



5 ADVANTEDGE



AdvantEdge FEM是一款用于優化金屬切削工藝的CAE 軟件, 適用于提高零件質量, 增加材料去除率，延長刀具壽命等。



利用AdvantEdge FEM可以減少試切次數，通過方案比較能夠獲得優化的切削參數及刀具選擇。AdvantEdge FEM可以分析車削、銑削( 含插銑、玉米銑)、鉆孔、攻絲、鏜孔、環槽、鋸削、拉削等的工藝，對于進給在10nm以上1μm以下的微切削目前只支持2D車削仿真，還能夠?qū)崿F(xiàn)車削刀具和環槽刀具磨損以及車削、3D銑削殘余應力仿真。后處理可以得到切削力、溫度、應力、應變率等結果[9]。



目前，在高速切削刀具研究中，AdvantEdge主要用于研究刀具溫度場的分布情況，還可以模擬車削刀具和環槽刀具磨損情況。



有限元法在刀具研究中的主要應用



1 切屑形成過程模擬



謝卿陽[10]通過大型商用有限元軟件ABAQUS建立H13鋼高速正交切削有限元模型，模擬了帶狀切屑和鋸齒狀切屑的形成過程，重點研究了鋸齒狀切屑內的絕熱剪切現象，通過改變刀具角度來模擬不同切削參數對切屑變形的影響。刀具角度的減小促進了鋸齒狀切屑的產生。



Bäker等[11-15]利用ABAQUS軟件，采用規則的四邊形網格模擬二維高速切削剪切區的鋸齒狀切屑的形狀；隨后又研究了刀具熱傳導對切屑變形的影響，熱傳導系數增加，切屑片段減小，切削力增加，在剪切帶處，對切屑影響最顯著。



魯世紅[16]采用有限元 ABAQUS軟件，對Ti6Al4V鈦合金高速正交切削過程進行了有限元仿真研究，通過有限元分析得出了鋸齒形切屑的形成機理，并驗證了有限元仿真關于鈦合金鋸齒形切屑形成機理為熱塑性失穩的結論。



Özel等[17-18]基于DEFORM-2D軟件，采用未涂層的WC刀具模擬了HRC30的P20模具鋼的切削過程，2-D的切屑形狀呈標準的鋸齒狀形狀，3-D的切屑形狀呈螺旋狀。



2 刀具磨損機理的研究



趙威[19]通過高速摩擦磨損試驗、切削加工試驗、刀具磨損試驗以及有限元模擬等試驗與理論，分析了氮?dú)饧翱諝饨橘|(zhì)下硬質合金刀具在高速切削鈦合金時的主要磨損形式和刀具壽命；揭示了氮?dú)饧翱諝饨橘|(zhì)下高速切削鈦合金時硬質合金刀具的脆性破壞和磨損機理以及影響硬質合金刀具壽命的主要因素。



李一民等[20]應用有限元軟件Deform-2D, 對航空用鈦合金Ti6Al4V進行了不同冷卻潤滑條件下的正交切削有限元模擬，結果表明切削介質的潤滑作用對刀具前刀面的擴散磨損率具有較大影響, 而切削介質的冷卻作用則對刀具前刀面擴散磨損率無顯著影響。



李龍濤[21]應用大型有限元軟件ANSYS對金屬切削過程進行了數值模擬，分析了前刀面與切屑的摩擦情況。通過對最大等效應力和應變發生的位置及其變化分析，得出刀具后刀面磨損最嚴重的結論。



3 高速切削過程中刀具溫度分布的模擬



杜美憬[22]使用有限元分析軟件Deform模擬了AISI-1045鋼的高速切削過程，得到了刀具溫度場的分布情況及切削熱的分配情況，并對刀具的熱應力進行了分析。



趙云峰等[23]運用AdvantEdge軟件模擬了鋁合金A12024的銑削過程，分析得到了銑削加工中工件和刀具上的溫度分布規律。刀具上的最高溫度分布在前刀面與切屑接觸區；切屑的溫度高于刀具溫度大約25℃。這與高速加工過程中切削溫度的分布規律以及切屑帶走大部分熱量的實際情況相吻合。



楊振朝等[24] 利用專業金屬切削加工有限元軟件AdvantEdge，對TC4鈦合金高速銑削過程進行了二維模擬仿真，獲得了銑削速度對刀具前后刀面切削溫度的影響規律。

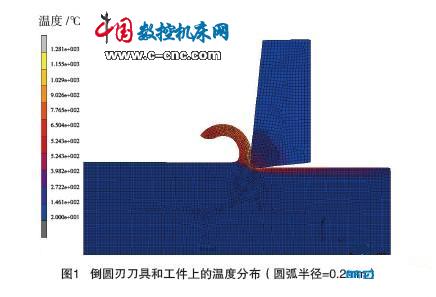

盆洪民[25]利用有限元軟件MSC.Marc建立了適于硬態切削的二維平面應變有限元模型，仿真運算得到了切削厚度為0.1mm，切削速度為120m/min時倒棱和倒圓刀具以及工件上的溫度分布（圖1），從仿真結果對照中可以得出2 種切削切削刃附近是熱量的主要聚集區，熱量主要來源于材料的塑性變形和刀具與切屑、刀具后刀面與工件的摩擦。所不同的是圓弧刃刀具的最高切削溫度在刃前區，而倒棱刀具的最高切削溫度在切屑流經第一變形區之后，此種切削溫度的分布情形是有利于刀具壽命和已加工表面完整性的。在刀具與切屑接觸區，刀具上的溫度略低于切屑的溫度。



4 高速切削過程中刀具的結構特性分析



杜小東[26]利用UG建立了立銑刀的實體模型，再導入ANSYS建立了相應的立銑刀有限元模型，然后提取前5階固有頻率，進行了立銑刀有限元模型的模態分析；并用階躍響應的方法計算出立銑刀的基頻和相應阻尼系數，進行了立銑刀有限元模型的瞬態動力分析。



高速切削時, 由于刀具系統的轉速很高, 離心力引起刀具系統的變形, 從而影響刀具的壽命, 謝黎明等[27]運用ANSYS軟件對其進行了靜力學分析, 并提出了改善刀具系統動平衡的技術方案。



結束語



本文介紹了高速切削刀具中常用的有限元軟件，對目前切削過程仿真已取得的成果進行了論述。



研究結果表明，應用有限元方法可以模擬帶狀切屑、鋸齒狀切屑和螺旋狀切屑的形成過程，研究切削參數和刀具角度對切屑變形的影響，并由此對切削的形成機理進行分析。同時，可以對切削區的溫度分布、刀具的破損和磨損過程進行模擬，并分析以上過程的主要影響因素。另外，還可對切削刀具的幾何角度、材料結構及切削用量等進行結構特性上的綜合分析。以上研究可對高速切削刀具材料和結構設計提供重要的理論支撐。
