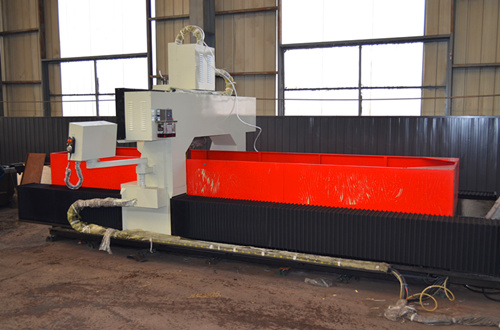

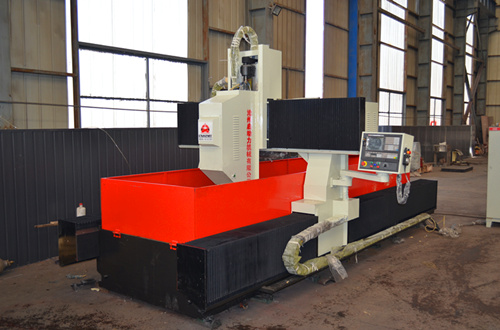

PD1040型數控鉆銑床

該設備主要應用于法蘭、鍋爐及熱交換器管板上鉆孔加工�？墒褂糜操|(zhì)合金鉆頭進行高速鉆孔，也可使用高速鋼麻花鉆鉆孔。加工過程由數控系統控制，可實現自動化、高精度、多品種、大批量生產。

產品型號：QDLPD1040

訂購熱線：19331714996

一、機床用途

小型數控鉆床主要應用于圓形法蘭盤、鍋爐及熱交換器管板上高速鉆孔加工。機床可實現自動化、高精度、多品種、中小批量生產。

二、機床主要特點

1、床身、龍門等大型鑄鐵件，經過充分熱時效處理,高溫550℃退火且保溫不小于4小時，可有效消除內應力，因此動、靜態剛性俱佳，變形量很微小。
2、鉆削主軸采用7kW強過載專用主軸變頻電機驅動，低速扭矩大，可承受重切削負載，鉆削強勁有力，鉆削穩定性好。
3、數控系統采用國產凱恩帝或者廣數，配備相應伺服電機及伺服驅動器，兼容性好，功能強大且極容易操作。
4、關鍵傳動部件如直線滾柱導軌、精密滾珠絲杠副等安裝精度極高。比如直線導軌有安裝基準面，緊固后用0.04mmm塞尺檢查，不得插入；直線導軌之間的平行度允差0.05/1000；滾珠絲杠與直線導軌的平行度允差0.03/1000等。
5、可加裝液壓夾具，自動夾緊圓形法蘭，極大提高加工效率。

三、機床主要結構

本機床主要有床身、工作臺、龍門、鉆削動力頭、液壓系統、冷卻系統、自動潤滑系統、數控系統、電氣系統、排屑器等組成。

龍門采用鑄造鑄鐵而成，設計時充分考慮到用材和布筋的合理性，又經充分的人工時效處理，消除內應力，因此動、靜態剛性俱佳，變形量很小。
在龍門前面安裝有兩條高承載力的直線滾動導軌副；在導軌之間配有一根精密滾珠絲杠副，螺母帶動橫向溜板在Y向移動。橫向溜板的兩側安裝有柔性防護罩。

動力箱滑枕的垂直（Z軸）運動由直線滾柱導軌副導向，由伺服電機通過滾珠絲杠副驅動。
動力箱為剛性精密主軸箱，采用臺灣BT50內冷主軸，可使用硬質合金內冷鉆頭，精度高。
配備臺灣液壓打刀缸，裝卸刀具極為方便。
主軸電機采用強過載型專用主軸變頻電機，經同步帶進行驅動主軸，轉速范圍廣。
　

采用平板鏈?zhǔn)脚判计�，置于床身�?nèi)部，鐵屑和冷卻液均匯集到排屑器中，鐵屑被運送到運屑車中，排屑極為方便，冷卻液經排屑器回流到冷卻水箱中。
　

設備安裝調試

1、設備運到貴廠后，安裝調試人員根據整體平面布置圖和各工位的平面布置圖、地基圖將各工位設備安裝到位。然后接通水、電、氣，為設備調試做好準備。生產廠家負責協助。
2、安裝調試人員由鉗工、電工、電氣工程師、機械工程師等組成，根據需要派遣，完成設備的安裝、管線連接、設備調試、試生產、調整生產節拍及焊接質量、操作人員培訓、設備驗收等工作。

培訓

預驗收之前在生產廠所在地、正式驗收之前在用戶方所在地，生產方應對用戶方操作、維修人員進行免費培訓，包括安裝調試作業、故障檢查及排除維修、預防性維護及熟悉使用手冊、有關文件等。培訓計劃及要求。

　　滄州啟動力機械設備有限公司，坐落于被譽為“鑄造之鄉”的泊頭市，公司創立于2004年，是泊頭市機械行業重點企業，一直致力于中高端數控機床的研發制造，以數控鉆床、數控平面鉆床、數控法蘭鉆床、數控龍門鉆床、鑄鐵平板、鑄鐵工作臺為核心產品，多年來為國內外航空、汽車、船舶、風電、電子、模具、鋼結構、法蘭等行業客戶提供大量的高效加工解決方案，產品精度、穩定性皆處于行業領先地位。數控鉆床可以根據客戶的具體要求定制生產，滿足不同的客戶需求。

CNHZMT產品特點：

　　1、采用樹脂砂工藝精美鑄造，附著力好，強度高，極少粘沙、沙眼、氣孔、碳渣等缺陷。所有鑄件經過二次退火，以改變材料本身的應力，從而使材料變形度少，剛性更強。

　　
　　2、床身雙V型導軌、立柱及亨利的方型導軌均經過表面淬火處理。
　　
　　3、工作臺及其它滑動面均粘貼進口耐磨帶，更大限度的減少磨損度，實現了無爬行、耐磨性高的特點。
　　
　　4、工作臺及其它滑動面均采用人工式鏟刮，以使接觸面恰到好處，更有效的減低運行時的磨損度，使運行更加順暢、平穩。
　　
　　5、動力頭采用大功率電機、大模數齒輪設計。
　　
　　6、機械、電氣、液壓等重要零部件采用優質進口件。
　　
　　7、所有機床鑄件均加寬、加厚設計，整體剛性強、精度高、承載大。整機自主研發、制造。質量過硬。只要注意日常維護保養，極少出現需要維修的情況，從而提高了用戶的生產效率。
